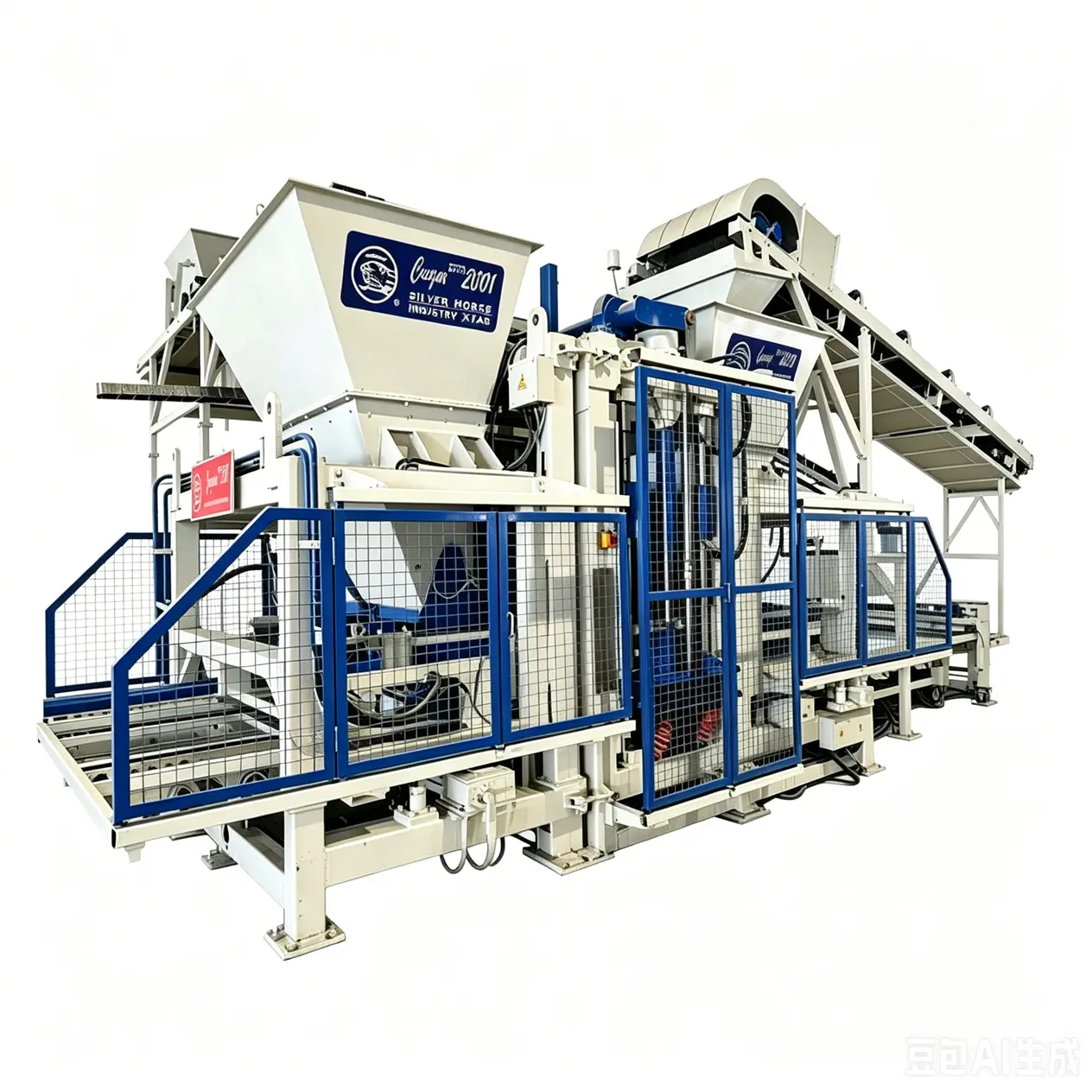

Maszyna do formowania wibracyjnego QFT9-16

Maszyna do formowania wibracyjnego Xi'an Silver Horse QFT9-16 wykorzystuje ultraszybką konwersję częstotliwości i amplitudę zmienności, pionowe kierunkowe drgania kompozytowe oraz technologię izolacji zawieszenia na poduszce powietrznej, umożliwiając pełną kontrolę częstotliwości wzbudzenia od 0 do 65 Hz. Ta maszyna blokowa może produkować między innymi cegły ścienne, kostkę brukową, krawężniki i cegły zabezpieczające skarpę. Wyroby charakteryzują się dużą gęstością i wytrzymałością na ściskanie przekraczającą 40 MPa, a roczna zdolność produkcyjna sięga 50 milionów cegieł pełnych.

Wyślij zapytanie

Opis produktu

Maszyna do wibracji Silver Horse wyposażona jest w wiele buforów poduszek powietrznych w swoim systemie wibracyjnym. Ciśnienie robocze poduszek powietrznych można dowolnie regulować w określonym zakresie, ustawionym zgodnie z wymaganiami produktu. Zapewnia to niezakłóconą siłę wzbudzenia wibratora, umożliwiając systemowi wibracyjnemu maszyny do formowania wibracyjnego QFT9-16 osiągnięcie „miękkiego lądowania” w całym zakresie pracy i w ekstremalnych warunkach. W rezultacie utrzymuje się optymalną izolację drgań i wydajność wzbudzenia, skutecznie redukując hałas operacyjny i zapobiegając przenoszeniu sił wibracyjnych na ramę, wydłużając w ten sposób żywotność maszyny do produkcji bloków.

Kluczowe korzyści

Zaawansowana technologia międzynarodowa:przyjęcie technologii wibracji z ekstremalną konwersją częstotliwości i amplitudą zmienności, osiągając przyspieszenie wibracji do 28G (znacznie przekraczające krajową normę 12G), zapewniając wysoką gęstość i doskonałą wytrzymałość produktów.

Silna zdolność produkcyjna:jest w stanie wyprodukować 100 000 metrów sześciennych pustaków lub 50 milionów cegieł pełnych rocznie oraz 500 000 metrów kwadratowych kostki brukowej rocznie. Godzinna produkcja cegieł pełnych (240×115×53 mm) sięga 11 000–12 000 sztuk.

Zróżnicowana produkcja:maszyna wielofunkcyjna – wysoce kompatybilna, umożliwiająca produkcję ponad stu rodzajów wyrobów, takich jak cegły przepuszczalne, krawężniki, cegły zabezpieczające skarpy, poprzez prostą wymianę form.

Wysoki stopień inteligencji:Maszyna do formowania wibracyjnego QFT9-16 posiada wskaźniki przepływu stanu w różnych lokalizacjach, co pozwala na łatwe monitorowanie bieżących warunków pracy. Kamery są instalowane w kluczowych miejscach w celu monitorowania pracy sprzętu, zapewniając stabilną i niezawodną pracę.

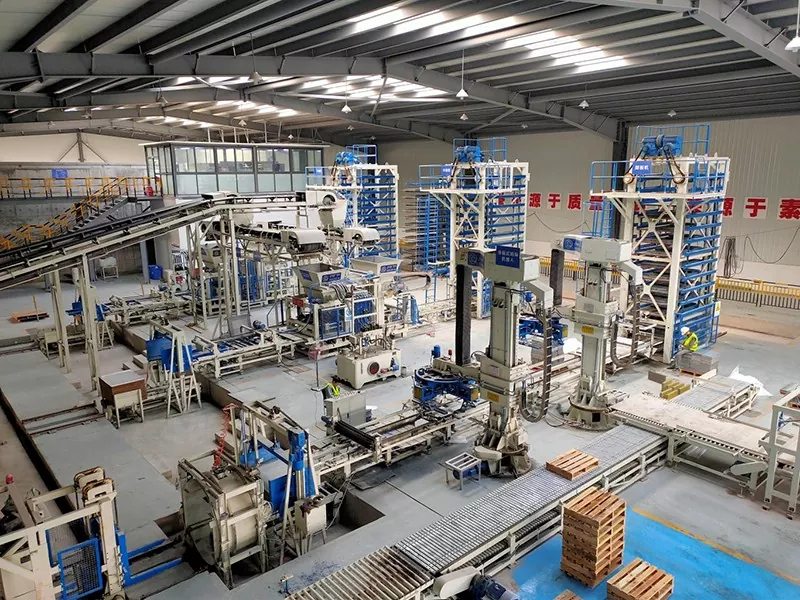

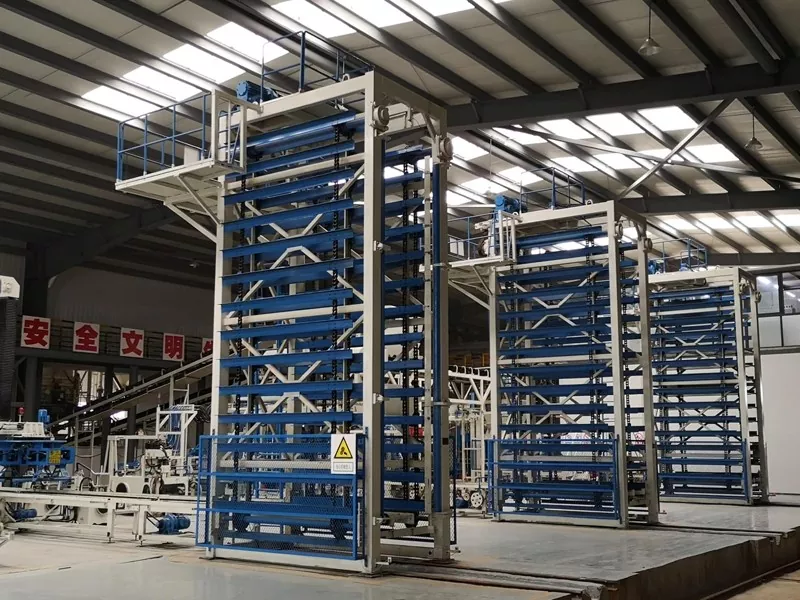

Strona klienta firmy Silver Horse Company

Wyświetlanie produktów

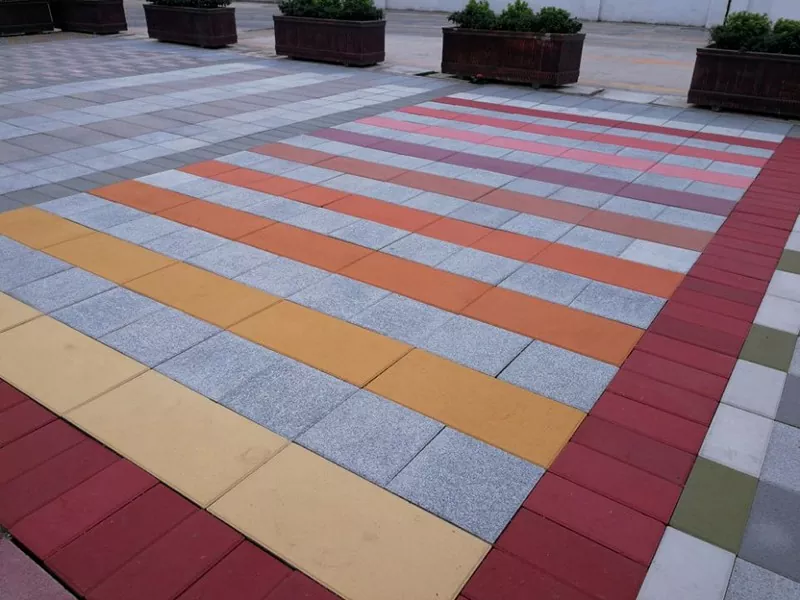

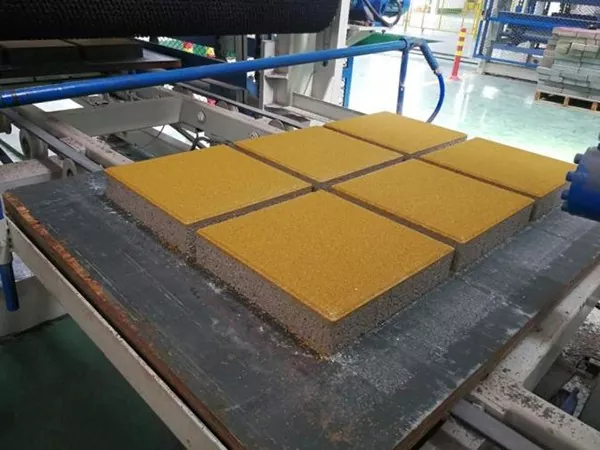

Brukowiec

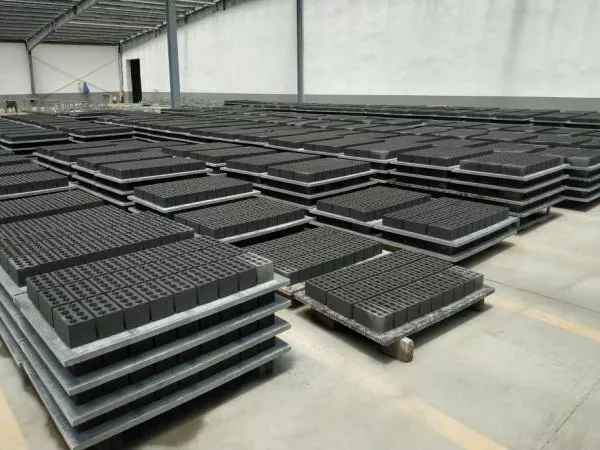

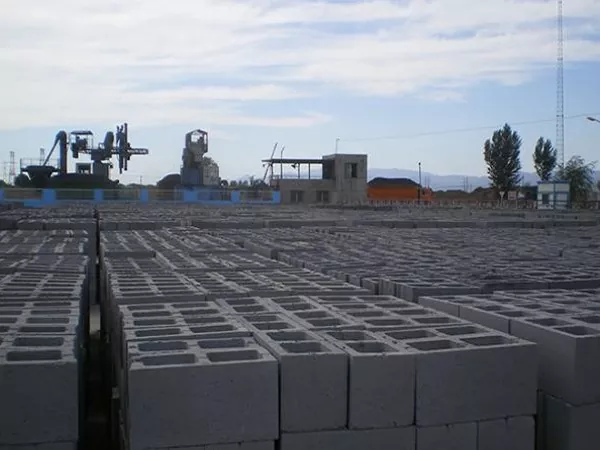

Pusty blok

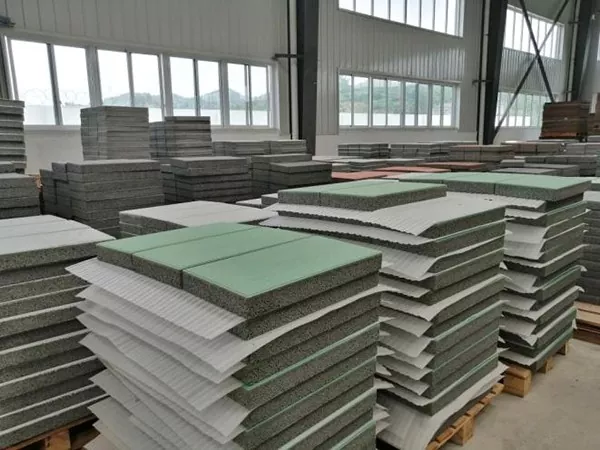

Porowaty blok

Parametry techniczne

Kostka brukowa: 198 × 98 × 60/80 (mm)
◇ Ilość formowania: 40szt./paleta ◇ Czas cyklu: 20 ~ 25 S ◇ Wyjście: 5700 ~ 7200 sztuk/h (około 110 ~ 140㎡)
Kolor krawężnika: 500 ~ 750 × 120 × 300 (mm)
◇ Ilość form: 2 szt./paleta ◇ Czas cyklu: 30 ~ 35 S ◇ Wyjście: 205 ~ 240 szt./h
Cegła zabezpieczająca skarpy: 406×305×102 (mm)
◇ Ilość form: 4 szt./paleta ◇ Czas cyklu: 20 ~ 25 s ◇ Wyjście: 570 ~ 720 szt./godz
Cegła pełna: 240 × 115 × 53 (mm)
◇Ilość formowania: 56szt./paleta ◇ Czas cyklu: 16 ~ 18 s ◇ Wyjście: 11000 ~ 12000 sztuk/h
Pusty blok: 390 × 190 × 190 (mm)
◇ Ilość formowania: 9 sztuk/paleta ◇ Czas cyklu:: 18 ~ 22 s ◇ Wyjście: 1400 ~ 1800 szt./h (około 19 ~ 25 m3)
◆	Rozmiar palety (długość × szerokość): 1250 × 900 (mm)
◆	Zainstalowana moc maszyny głównej: około 70KW
◆	Częstotliwość wzbudzenia: 0–65 Hz (sterowana komputerowo, może realizować pełną konwersję częstotliwości i ma twardą charakterystykę).
◆	Średnie przyspieszenie wzbudzenia: ≥ 20g (g=9,84m/s²; w normie krajowej produkty o masie ≥12g klasyfikowane są jako gatunki wysokiej jakości.)
◆	Tryb wibracji: przyjęto czteroosiowy system wibracji serwo chipowych (technologia patentu krajowego na wynalezienie srebrnego konia), dzięki czemu produkty są jednolite, gęste, piękne i wykwintne; hałas sprzętu jest zmniejszony, a produkcja jest bardziej wydajna.
◆	Zakres formowania: możliwość produkcji sztucznego kamienia PC, cegieł komunalnych, cegieł ściennych (nośnych i nienośnych), cegieł specjalnych (krawężników, kamieni ochronnych) itp.
◆	Uwaga: cykl formowania produktów różni się w zależności od rodzaju surowców i wymagań jakościowych produktów.

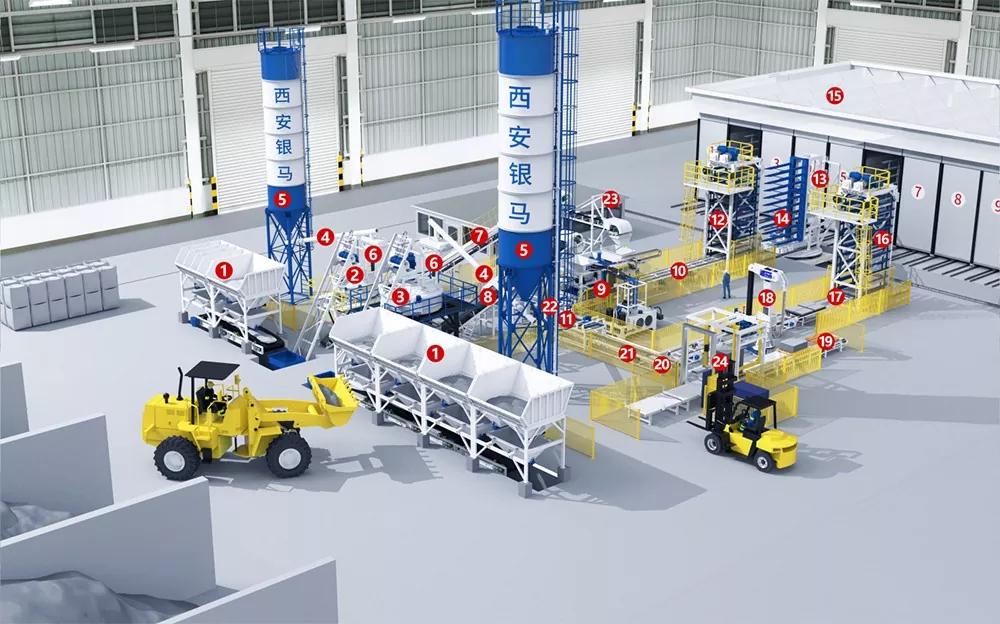

Rozmieszczenie w pełni automatycznej linii produkcyjnej do produkcji bloków

QFT9-16 Vibration Forming Block Machine

1	Maszyna dozująca	13	Przenośnik Klin (matka-przenośnik)
2	Mikser materiałów kolorowych	14	Przenośnik Klin (przenośnik słoneczny)
3	Mieszalnik materiałów podstawowych	15	Piece do utwardzania
4	Przenośnik śrubowy	16	Zjazd paletowy
5	Silos cementowy	17	Przenośnik opuszczający palety
6	Skala cementowa	18	Robot do paletyzacji typu koordynującego
7	Przenośnik taśmowy materiałów kolorowych	19	Przenośnik płytowy z łańcuchem
8	Przenośnik taśmowy materiałów podstawowych	20	Urządzenie wywracające
9	Komputer główny	21	Pchacz palet
10	przenośnik mokrych bloków	22	Urządzenie do przechowywania palet
11	Podajnik palet	23	Sterowanie PLC
12	Winda paletowa	24	System pakowania
