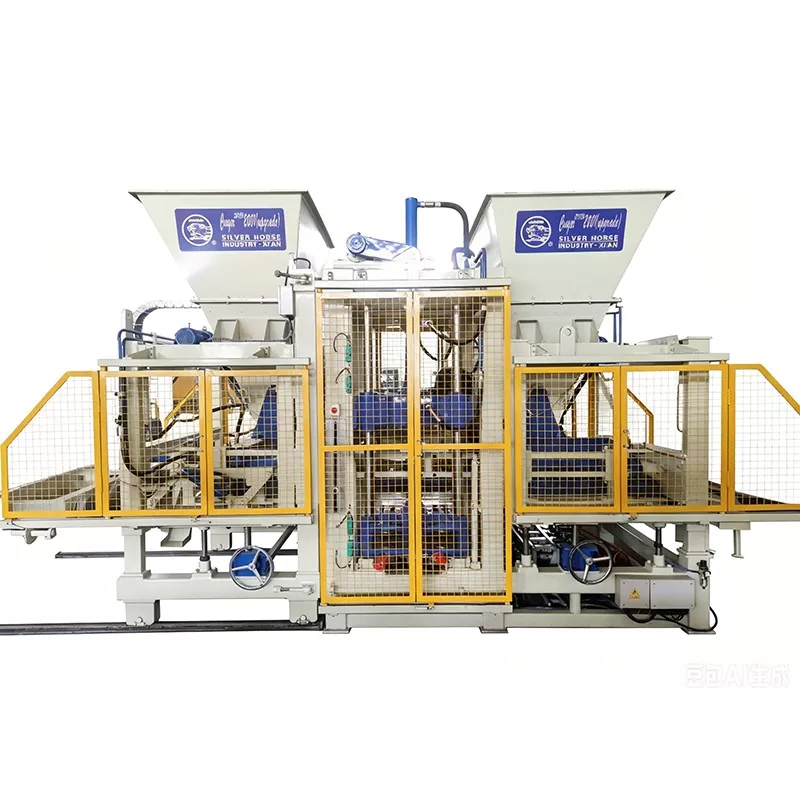

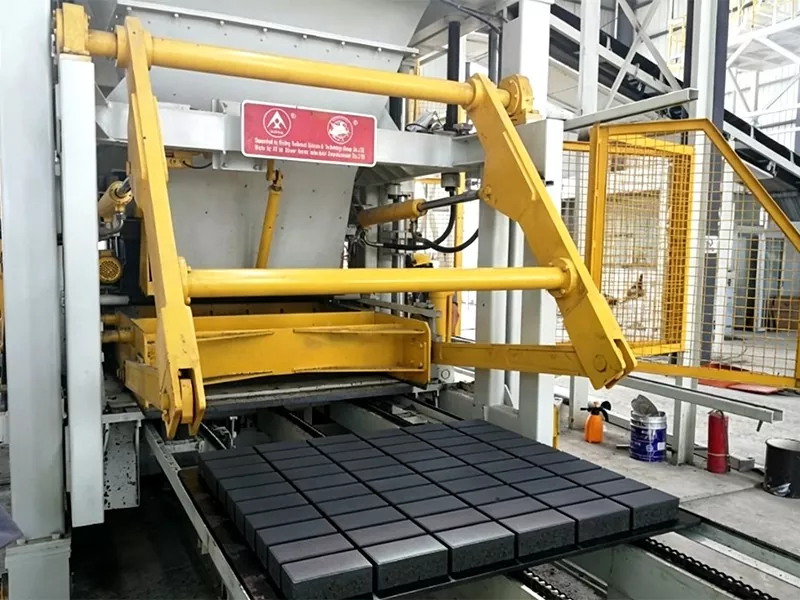

Maszyna do produkcji bloków betonowych QFT9-16

Maszyna do produkcji wibratorów betonowych Silver Horse QFT9-16 wykorzystuje pionowy, kierunkowy złożony tryb wibracji podstawy z ekstremalną konwersją częstotliwości i modulacją amplitudy, w połączeniu z systemem izolacji zawieszenia na poduszce powietrznej. Częstotliwość i siła wzbudzenia układu wibracyjnego są regulowane za pomocą elektrycznego układu sterowania serwomechanizmem w celu uzyskania optymalnego efektu upłynniania materiałów wibracyjnych.

Wyślij zapytanie

Opis produktu

W pełni automatyczna maszyna do produkcji bloczków Xi'an Silver Horse to wysokiej klasy kompletny zestaw urządzeń do wyrobów betonowych, odpowiedni do różnych materiałów budowlanych, takich jak cegły przepuszczalne, krawężniki i cegły zabezpieczające skarpę. Zintegrowany układ mechaniczny, elektryczny i hydrauliczny wykorzystuje wysokiej jakości komponenty międzynarodowej marki, zapewniając stabilną i płynną zautomatyzowaną pracę linii produkcyjnej.

Kluczowe korzyści

Zaawansowana technologia formowania:wyposażony w komputerowe sterowanie serwomechanizmem dla napędu wysokoenergetycznego;

Inteligentna i wydajna produkcja:posiada inteligentny system sterowania HMI+PLC, umożliwiający w pełni zautomatyzowaną pracę całej linii o rocznej zdolności produkcyjnej do 50 milionów cegieł pełnych; produkuje również do 500 000 metrów kwadratowych kostki brukowej rocznie.

Maszyna wielofunkcyjna:zmieniając formy, maszyna do produkcji bloczków betonowych QFT9-16 może wyprodukować ponad sto rodzajów produktów, w tym cegły przepuszczalne, krawężniki, cegły zabezpieczające skarpy, pustaki i cegły pełne.

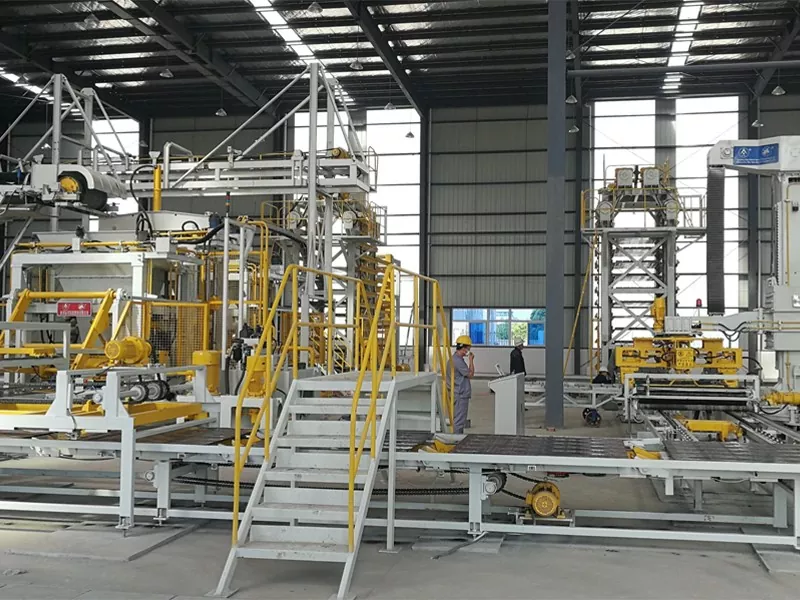

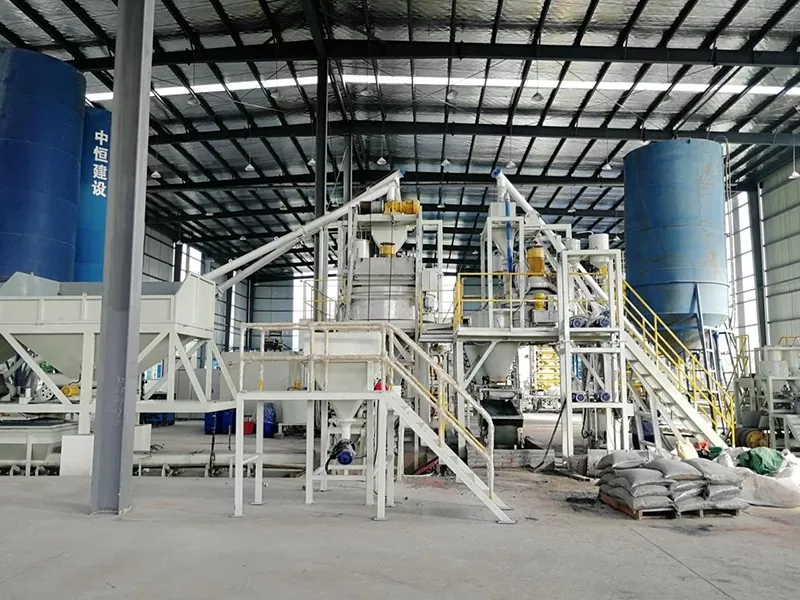

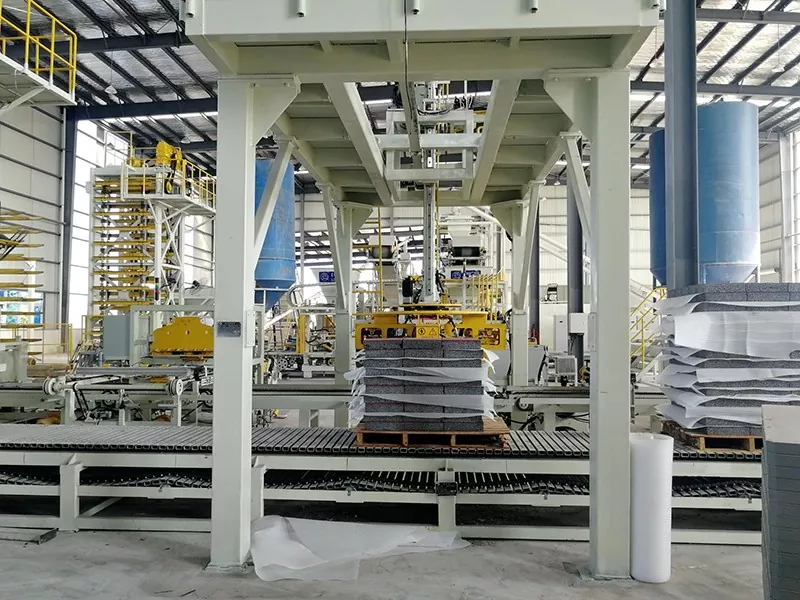

Strona klienta firmy Silver Horse Company

Wyświetlanie produktów

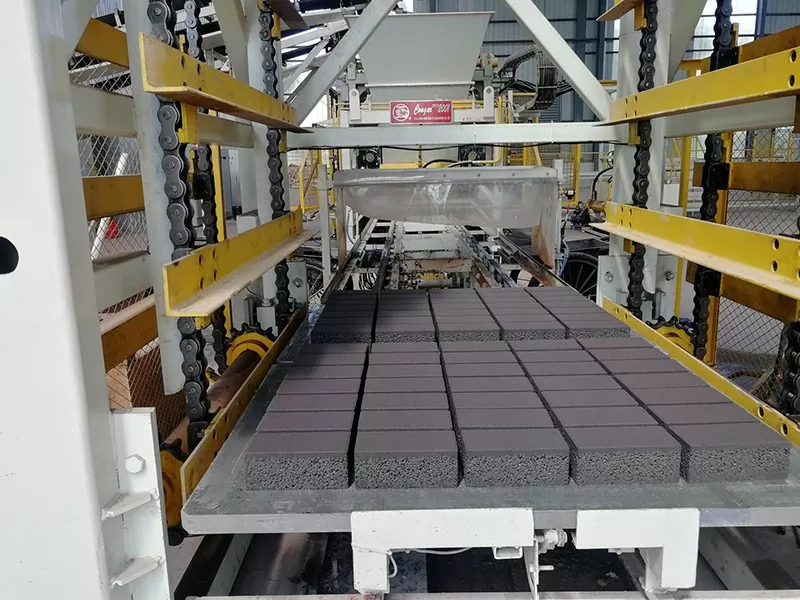

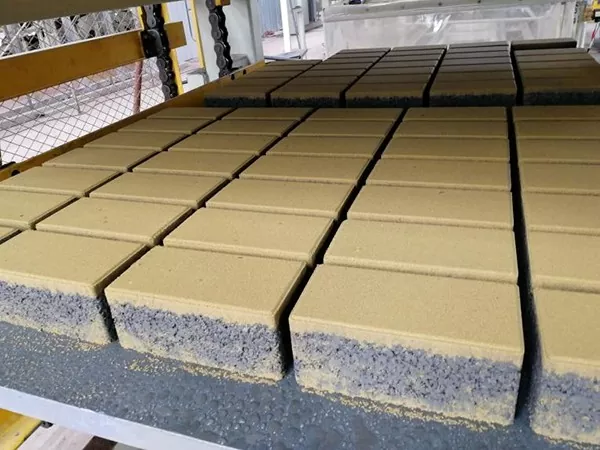

Brukowiec

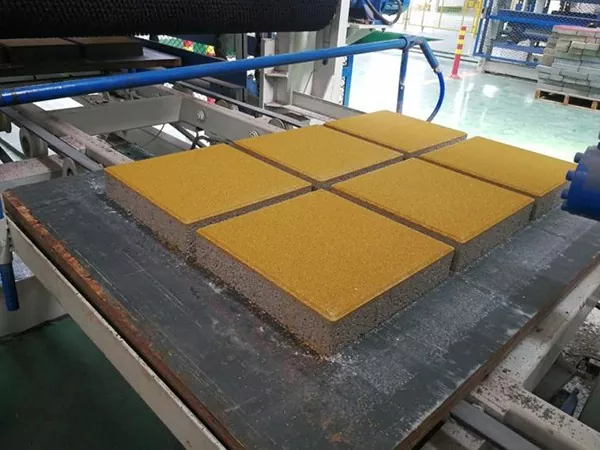

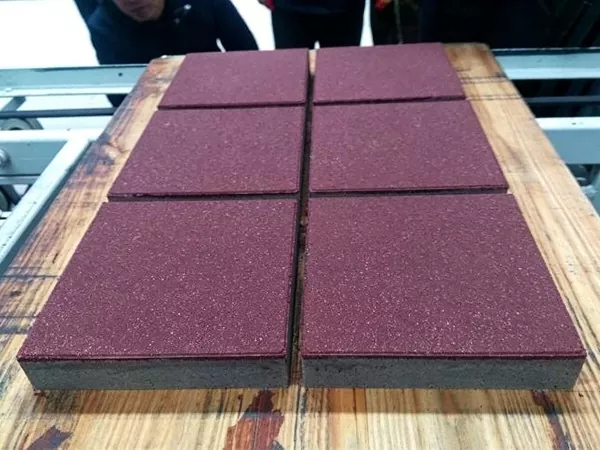

Cegła przepuszczalna

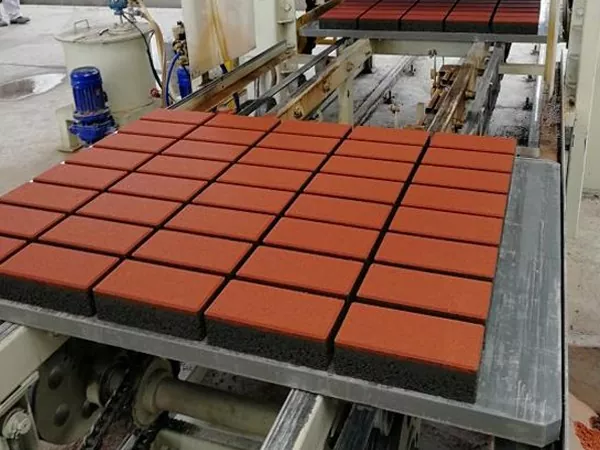

Brukowiec

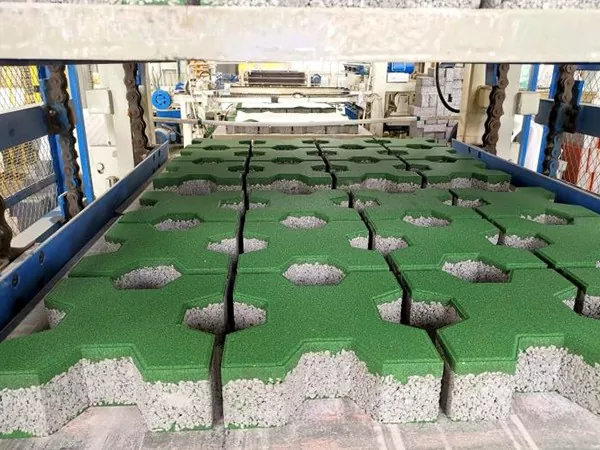

Blok trawnikowy

Krawężnik

Brukowiec

Parametry techniczne

Kostka brukowa: 198 × 98 × 60/80 (mm)
◇ Ilość formowania: 40szt./paleta ◇ Czas cyklu: 20 ~ 25 S ◇ Wyjście: 5700 ~ 7200 sztuk/h (około 110 ~ 140㎡)
Kolor krawężnika: 500 ~ 750 × 120 × 300 (mm)
◇ Ilość form: 2 szt./paleta ◇ Czas cyklu: 30 ~ 35 S ◇ Wyjście: 205 ~ 240 szt./h
Cegła zabezpieczająca skarpy: 406×305×102 (mm)
◇ Ilość form: 4 szt./paleta ◇ Czas cyklu: 20 ~ 25 s ◇ Wyjście: 570 ~ 720 szt./godz
Cegła pełna: 240 × 115 × 53 (mm)
◇Ilość formowania: 56szt./paleta ◇ Czas cyklu: 16 ~ 18 s ◇ Wyjście: 11000 ~ 12000 sztuk/h

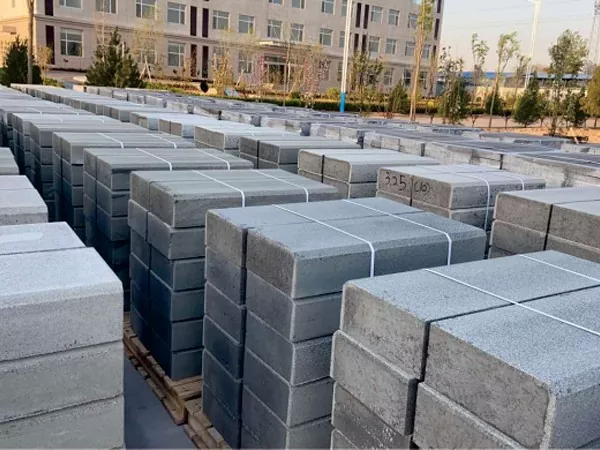

Pusty blok: 390 × 190 × 190 (mm)
◇ Ilość formowania: 9 sztuk/paleta ◇ Czas cyklu:: 18 ~ 22 s ◇ Wyjście: 1400 ~ 1800 szt./h (około 19 ~ 25 m3)
◆	Rozmiar palety (długość × szerokość): 1250 × 900 (mm)
◆	Zainstalowana moc maszyny głównej: około 70KW
◆	Częstotliwość wzbudzenia: 0–65 Hz (sterowana komputerowo, może realizować pełną konwersję częstotliwości i ma twardą charakterystykę).
◆	Średnie przyspieszenie wzbudzenia: ≥ 20g (g=9,84m/s²; w normie krajowej produkty o masie ≥12g klasyfikowane są jako gatunki wysokiej jakości.)
◆	Tryb wibracji: przyjęto czteroosiowy system wibracji serwo chipowych (technologia patentu krajowego na wynalezienie srebrnego konia), dzięki czemu produkty są jednolite, gęste, piękne i wykwintne; hałas sprzętu jest zmniejszony, a produkcja jest bardziej wydajna.
◆	Zakres formowania: możliwość produkcji sztucznego kamienia PC, cegieł komunalnych, cegieł ściennych (nośnych i nienośnych), cegieł specjalnych (krawężników, kamieni ochronnych) itp.
◆	Uwaga: cykl formowania produktów różni się w zależności od rodzaju surowców i wymagań jakościowych produktów.

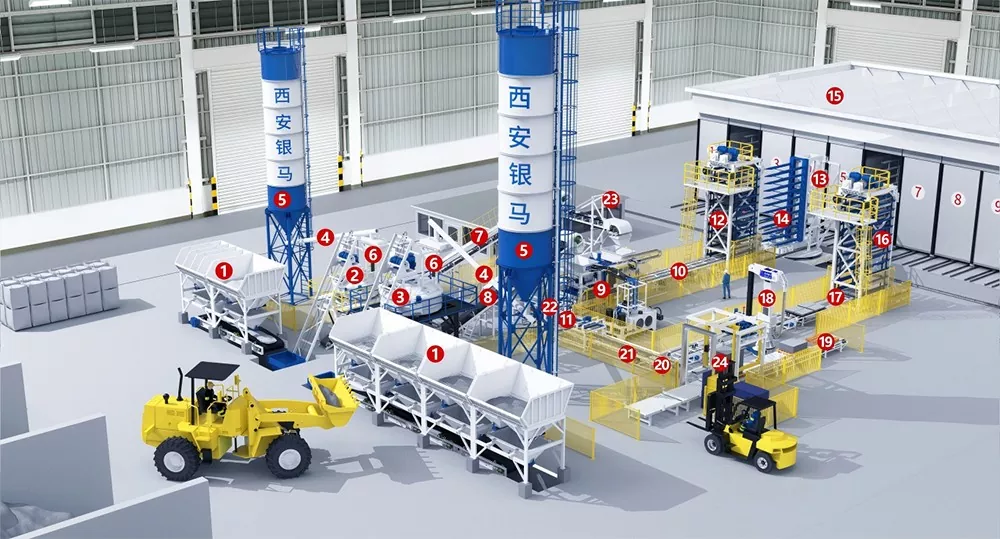

Rozmieszczenie w pełni automatycznej linii produkcyjnej do produkcji bloków

QFT9-16 Concrete Block Making Machine

1	Maszyna dozująca	13	Przenośnik Klin (matka-przenośnik)
2	Mikser materiałów kolorowych	14	Przenośnik Klin (przenośnik słoneczny)
3	Mieszalnik materiałów podstawowych	15	Piece do utwardzania
4	Przenośnik śrubowy	16	Zjazd paletowy
5	Silos cementowy	17	Przenośnik opuszczający palety
6	Skala cementowa	18	Robot do paletyzacji typu koordynującego
7	Przenośnik taśmowy materiałów kolorowych	19	Przenośnik płytowy z łańcuchem
8	Przenośnik taśmowy materiałów podstawowych	20	Urządzenie wywracające
9	Komputer główny	21	Pchacz palet
10	przenośnik mokrych bloków	22	Urządzenie do przechowywania palet
11	Podajnik palet	23	Sterowanie PLC
12	Winda paletowa	24	System pakowania
